JDJY 电缆护层接地环流在线监测系统
一 、系统简介
JDJY 电缆护层接地环流在线监测系统，是针对于高压电缆护层绝缘发生损伤时，将使金属护套多点接地，从而产生护层循环电流，增加护套的损耗，影响电缆的载流能力，严重时甚至使电缆严重发热而烧毁及接地点由于各种原因不能有效接地导致电缆金属护套的电位就会急剧升到几千伏甚至上万伏把电缆外护套击穿并在击穿点持续放电，造成电缆外护套温度升高甚至着火燃烧等运行现状，为电力检修人员提供人身健康安全保护而设计、开发的智能型在线监测系统。
系统采用传感器技术，现代电子技术、计算机技术和GPRS通讯技术研发用于高压电缆的接地线电流、主电缆运行电流、电缆表面温度及环境温度进行实时监视的电缆护层接地电流监测系统。
技术规范（包括JDJY 电缆护层接地环流在线监测系统的设计、机构及性能要求）
本系统满足以下规定、法规和标准：
GB 12801-1991《生产过程安全卫生要求总则》
DL 5053-1996 《火力发电厂劳动安全和工业卫生设计规程》
DL 5000-2000 《火力发电厂设计技术规程》
国电发[1999]72号 《高压开关设备反事故技术措施》
国电公司 《电力安全工作规程》
二、系统工作原理

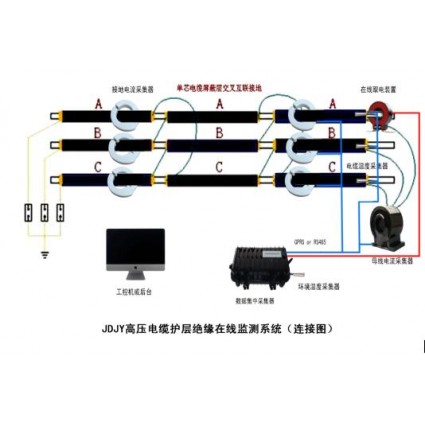

JDJY 电缆护层接地环流在线监测系统主要由四部分组成：电流互感器模块、前置采集模块、GPRS无线通讯模块、主站计算机（含专用软件）。采集器负责电缆接地线电流和现场环境与护层接点温度数据采集，并进行A/D转换，传送给主站计算机，JDJY专用软件对采集数据分析、比较、判断，并运行相应的处理程序。
当电缆接地线电流和现场环境与护层接点温度发生变化时，采集器能立刻捕捉到这一变化，并将检测到变化量数据转换成数字信号，通过RS－485现场总线（或GPRS无线通讯）传送到主站计算机，JDJY软件一方面将采集器传来的采集数据在显示屏上显示出来。
三、系统功能
JDJY 电缆护层接地环流在线监测系统主要有以下功能：
1．高压电缆护层循环电流检测
实时检测电缆接地线电流信号，显示电流数据信息。
2．温度显示
系统可以检测并显示当前环境温度和护层接点温度。
3．语音功能
系统可以语音报警，以提醒工作人员电缆护层循环电流高于报警设定值。
4．遥测监控
系统与主站计算机RS-485连接，可实现远程监控，在控制中心实现查询数据的功能。
5．GPRS无线通讯监控
系统GPRS无线通讯与主站计算机连接，可实现远程无线监控，在控制中心实现查询数据的功能。
6. 多种电源方式
支持220V交流电源输入，支持电缆感应取电方式。
7. 防水强
具有认证的防水机箱，满足IP68的防水要求。
四、技术指标
（1） 电源及功耗
系统电源 ： AC 220V/50Hz / 电缆感应取电（启动电流≤30A）
电源纹波 ： ≤50mVpp
功 耗 ： 0.5W（峰值功耗≤1.5W）
（2） 测量通道
接地电流 ： 0~200A，4 通道，分辨率 0.1A，准确度 1%
主缆电流（选配） ： 0~800A，1 通道，分辨率 0.1A，准确度 1%
绝缘隔离水平 ：10k VDC/1 min
温度：-30～200摄氏度，分辨率0.1度；
（3） 通讯方式：GPRS 无线网
（4） 数据发送间隔：15 秒~24 小时可设，步进 1 秒
（5） 设备告警：接地电流阀值报警、突变报警、设备联接失败告警，信号强
度弱告警
（6） 机箱：全封闭式不锈钢外壳，表面防水防锈处理，能长期在潮湿和浸水
的情况下正常工作，满足 IP68 防护等级要求。
5 运行环境条件:
海拔高度 ： ≤1000 m 运行温度 ： -40 oC～+125oC *大日温差 ： 40o C 保证精度温度 ： -30～+80 度
湿度 ： 0～99%
防护等级 ： CT、各种传感器可长期浸泡于水中，满足 IP68 等级防护
要求，监测单元箱体满足 IP68 等级防护要求
