三利·ZW型卧式无堵塞自吸泵简介：

ZW型卧式自吸泵又被叫做：污水自吸泵、无堵塞自吸泵，按照原理归类为：自吸式离心泵。ZW型卧式自吸泵的亮点在于集强自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的设计，不需安装底阀和灌引水，既可以像一般清水自吸泵那样抽吸清水及化工介质，又可抽排含有大颗粒固体和长纤维垃圾的污物、沉淀物、废矿杂质等一切工程污水物及胶质体，可以完全减轻工人的劳动强度。该泵使用、移动、安装方便、维修、性能稳定，其自吸高度5米，是取代各类潜水式、液下式排污泵的理想泵种。

三利·ZW型卧式无堵塞自吸泵特点：

a、采用双叶片叶轮结构，提高了污物的通过能力；

b、机械密封采用磨檫副，并长期处入油室内运行；
c、整体结构紧凑、体积小、噪声小、节能效果，检修方便，方便用户更换；
d、自动控制柜可以根据所需液化变化，自动控制泵的超动与停止，无需专人看管，使用方便；
e、可根据用户需要配备安装方式，它给安装、维修方便，人可不必此为而进入污水坑；
f、能够在设计范围内使用，而电机不会过载；
g、配上户外性电机，则无须建泵房，可直接安装与户外使用节省开支。

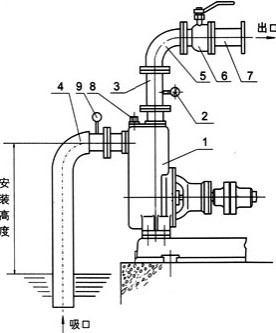

三利·ZW型卧式无堵塞自吸泵安装示意图：

ZW型无堵塞自吸式排污泵为单级单吸卧式，吸入口为轴向吸入，排出口为垂直向上，自吸入口向电机端看为顺时针方向旋转。
ZW型无堵塞自吸式排污泵进、出口联接：按基本型为法兰（GB115.7-8-88）。配套电机为Y型异步电动机，可选择普通型或防爆型，根据要求另行商定。泵体材质选用HT200、叶轮材质选用QT400-18，也可根据用户需要选用不锈钢，用于输送腐蚀性介质。

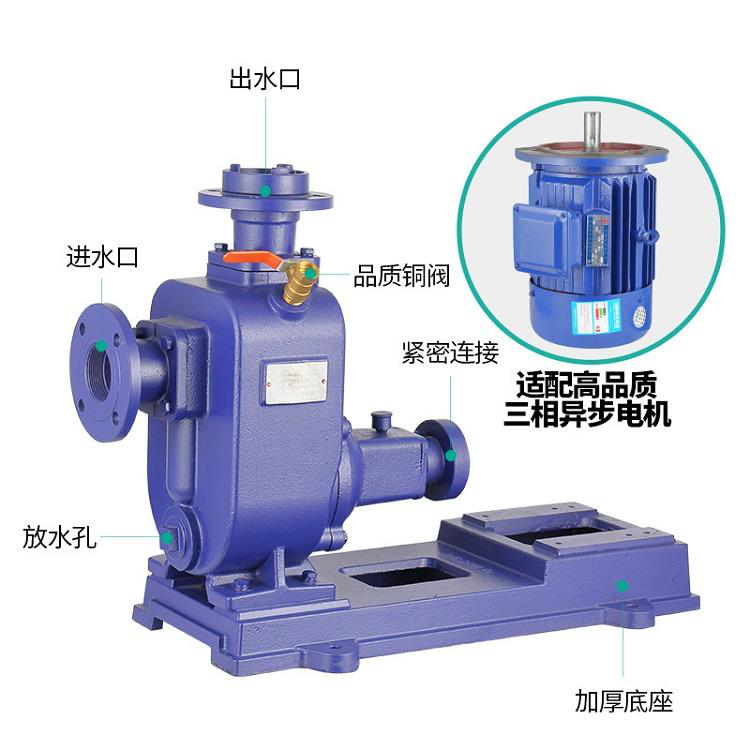

三利·ZW型卧式无堵塞自吸泵结构：

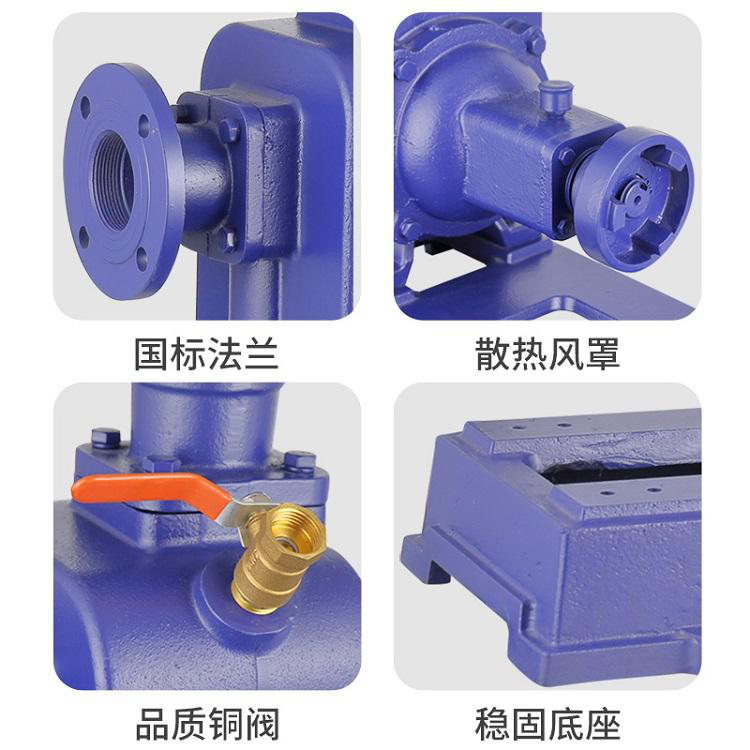

三利·ZW型卧式无堵塞自吸泵细节：

三利·ZW型卧式无堵塞自吸泵型号意义：

三利·ZW型卧式无堵塞自吸泵安装使用及注意事项：

1、泵的进口下端，设有放液口，扭开放液口封盖，泵内液料即能放净。

2、出液口、进液口处都用橡胶密封圈，转轴上密封采用机械密封件来密封。

3、进水接头与泵体之间装有橡胶阀片，停止时自动关闭，保持泵内满液作下次引液之用。

4、ZW型卧式无堵塞自吸泵由泵体、叶轮、轴、机架、电机等部件组成，移动方便。

5、泵体内设有气水分离室与出中相通，贮水室与回流阀相通。自吸时，回液阀是自动打开的，回流阀体有正对叶轮的锥型喷嘴，自吸时有助于提高自吸速度。

6、ZW型卧式无堵塞自吸泵在一般安装条件下，吸入高度为3米，如果在某种场合需要进一步提高吸入高度，那么安装时要注意吸入管越短越好，泵的吸入应尽量避免阀门、弯头和三通。排出管垂直高度在1米内，且在泵出口垂直1米内，中间不设置弯头，那么可以获得该泵的吸入高度。

三利·订货须知：

上海三利给水设备有限公司 提醒用户，来电选购产品请按照型号或者参数询价，说明介质类型，尽量避免因选型不当出现退换货情况，给您和我公司带来不便。
· 订货时来电请提供。泵具体型号，若不能提供型号，请提供以下参数：泵口径(mm)、扬程（m）、流量（m3/h）、电机功率（KW）、转速（r/min）、电压(V)、泵要输送的介质以及其他要求，以便我们为您正确选型。
· 当水泵使用的场地比较、要求非常规或者周围环境比较复杂，请您尽量提供设计图纸和设计流程，尽量来电解释清楚，由我们技术员为您出谋划策，减少麻烦和损失。
