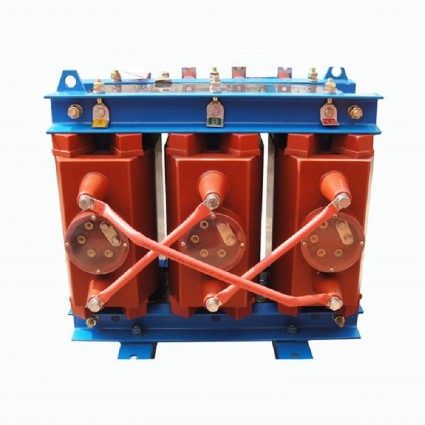

二级能效干式变压器SCB14-NX2-30/10.5-0.4

浙江宏业电气有限公司，座落于中国蜜橘之乡——浙江黄岩，是集国内外高新技术于一体，采用德国HTT工艺，工厂主要产品有SC11、SC13系列6~35kV级干式所用变压器（简称所用变，也称站用变压器、站用变）、SCB11、SCB13系列6~35kV级干式配电变压器、CKSC系列6~10kV级干式铁心电抗器、DC10、DC13系列6~35kV单相干式变压器、XHDC系列干式消弧线圈、DKSC、DKDC系列干式接地变压器、SC及SG系列干式隔离变压器、ZLSC系列励磁变压器、CSD，PSD船用变压器,KSG;KBSG,;KS11;KS13矿用变压器及各种特种干式变压器。本厂生产的SC10、SC13系列干式所用变压器，是专为高压开关柜及中置柜配套而设计，因其设计新颖、外形美观、体积小而受到客户青睐，专为矿用开关柜配套设计的干式矿用变压器，可靠性高、安全节能。

面对挑战，宏业人坚持“科技化、产业化”发展方向，不断创新，朝着“争创大品牌，开拓大市场”的企业目标，不断迈进。

 SCB14-NX2-30/10.5-NX2变压器是符合新二级能效的干式变压器，SCB14型变压器是我公司在SCB13型号基础上，通过优化铁芯、线圈及生产工艺，达到技能及减噪的目的，是未来几年国家力推节能型干式变压器。SCB14干式变压器通过新材料、新工艺及自主研发与技术引进相结合的方式，通过对线圈结构、铁芯设计的优化创新，达到降低空载、负载损耗及降低噪声的目的。

SCB14-NX2-30kVA/10.5kV-NX2变压器执行标准

GB 1094.1 电力变压器

JB/T 3837 变压器类产品型号编制方法

JB/T 501 电力变压器试验导则

GB 1094.3 电力变压器绝缘水平和绝缘试验外绝缘的空气间隙

GB/T 17211 干式电力变压器负载导则

GB 10028 干式电力变压器技术参数和要求

GB 20052-2020 电力变压器能效限定值及能效等级国家标准

SCB14环氧树脂浇注干式变压器具有安全，阻燃防火，无污染，可直接安装在负荷中心。免维护、安装简便。防潮性能好，停运后不经预干燥即可投入运行。损耗低，局部放电量低、噪音小、强迫风冷条件下可以120% 额定负载运行。自己备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。该产品的可靠性指标已经达到国内先进水平。

产品特点：

1.线圈采用铜导线缠绕或箔绕，以玻璃纤维增强，环氧树脂不加填料真空干燥脱气脱湿整体浇注，机械强度高，抗短路，耐冲击能力强。
2.高压绕组首末端及中间分接抽头采用铜嵌件预埋结构，钢性好，便于调档，美观整齐。
3.铁芯采用优质晶粒取向冷轧硅钢片叠制，45度全斜多阶梯接缝。表面用树脂绝缘涂层覆盖，耐潮湿，防锈，降噪。
4.铁芯、夹件和线圈之间采用弹性件夹紧，使线圈处于稳定压紧状态，以降低噪音。
5.变压器按自冷设计，整体浇注的高(低)压线圈筒壁内部预留有纵向通风道，可配备强迫风冷装置(冷却风机)，采用强迫风冷装置后，可提高输出容量20%。
6.配有温控器，在低压线圈顶部的预埋孔内放置铂电阻(PtlOO)。以监测变压器绕组温升，自动启停冷却风机并设有故障报警、超温报警和超温跳闸功能，为干式变压器提供可靠的过载保护装置，从而提高干式变压器运行的安全性。

结构特点：

铁芯:铁芯选用进口优质冷轧硅钢片，三阶全斜接缝结构，芯柱采用F级无纬带绑扎，铁芯表面采用环氧树脂包封，降低了空载损耗，空载电流和铁皮噪声，夹件和紧回件经特殊表面处理，使产品外观质量有了进一步提高。

温控系统和风冷系统:采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。

保护外壳和出线母排：保护外壳对变压器作进一步安全保护，防护等级有IP20、IP23等。外壳材料有铝合金、冷轧钢板，不锈钢等供用户选择。低压出线用标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。
