德国SCHWARZBECK阻抗稳定网络
南京金倍得科技发展有限公司优惠供应德国SCHWARZBECK EMC测试天线、SCHWARZBECK EMI接收天线、SCHWARZBECK线路阻抗稳定网络、SCHWARZBECK EMS发射天线、SCHWARZBECK场地校准天线、SCHWARZBECK无线电测向天线、SCHWARZBECK常规用途天线、SCHWARZBECK天线塔、三脚架、附件、SCHWARZBECK 耦合/去耦网络、SCHWARZBECK EMI接收机、SCHWARZBECK 亥姆霍兹线圈、SCHWARZBECK电磁钳、EM-钳、耦合钳、吸收钳、表面电流吸收钳、铁氧体钳、SCHWARZBECK人工电源网络、SCHWARZBECK近场探头、SCHWARZBECK脉冲发生器、SCHWARZBECK带状线、SCHWARZBECK灯具测试用模拟灯/基准灯及其其他产品，欢迎询价！
型号：
Schwarzbeck 电源网络VTSD 9561 F、
Schwarzbeck ISN人工电源网络V-LISNNNBM 8126-A 890+CAP 10-100、
Schwarzbeck 单路线路阻抗稳定网络NNBM 8124、
Schwarzbeck 电压探头TK9420、
Schwarzbeck 阻抗稳定网络CAT3 8158、
Schwarzbeck 阻抗稳定网络CAT5 8158、

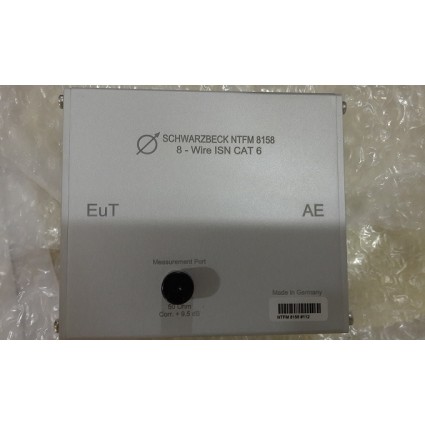

Schwarzbeck 阻抗稳定网络NTFM 8158、
Schwarzbeck 环形天线FESP 5133-7/41、
NSLK 8127-单相线路阻抗稳定网络
单相16A 线路阻抗稳定网络
工作频率范围：9kHz~30MHz
阻抗：50 µH + 5 Ohm || 50 Ohm
工作电流：2 x 16 A
可通过SCHWARZBECK或其他厂商的测量接收机对LISN进行控制
应用
在进行传导骚扰测试时，都需要使用到线路阻抗稳定网络（又称人工电源网络）。SCWARZBECK公司生产的线路阻抗稳定网络均符合CISPR16-1和GB/T6113标准的要求，同时SCHWARZBECK公司可为客户定做特殊的线路阻抗稳定网络。他所提供的线路阻抗稳定网络工作电流高达500A，是世界上此种大电流LISN的原始生产商。线路阻抗稳定网络均带有人工手，还带有遥控装置；可通过SCHWARZBECK的测量接收机或其他厂商的测量接收机对线路阻抗稳定网络进行控制。如需测量更大电流的设备可选用电压探头进行测试。
NSLK 8126-三相(带单相)线路阻抗稳定网络
三相(带单相)25A 线路阻抗稳定网络
工作频率范围：9kHz~30MHz
阻抗：50 µH + 5 Ohm || 50 Ohm
工作电流：4 x 16/25 A, 2 x 16 A Schuko and 4 x 16 A
可通过SCHWARZBECK或其其他厂商的测量接收机对LISN进行控制
应用
在进行传导骚扰测试时，都需要使用到线路阻抗稳定网络（又称人工电源网络）。SCWARZBECK公司生产的线路阻抗稳定网络均符合CISPR16-1和GB/T6113标准的要求，同时SCHWARZBECK公司可为客户定做特殊的线路阻抗稳定网络。他所提供的线路阻抗稳定网络工作电流高达500A，是世界上此种大电流LISN的原始生产商。线路阻抗稳定网络均带有人工手，还带有遥控装置；可通过SCHWARZBECK的测量接收机或其他厂商的测量接收机对线路阻抗稳定网络进行控制。如需测量更大电流的设备可选用电压探头进行测试。
NSLK 8128-三相(带单相)线路阻抗稳定网络
三相(带单相)50A 线路阻抗稳定网络
工作频率范围：9kHz-30MHz
阻抗：50 µH + 5 Ohm || 50 Ohm
工作电流：4 x 32/50 A, 2 x 16 A Schuko and 4 x 32 A
可通过SCHWARZBECK或其他厂商的测量接收机对LISN进行控制
应用
在进行传导骚扰测试时，都需要使用到线路阻抗稳定网络（又称人工电源网络）。SCWARZBECK公司生产的线路阻抗稳定网络均符合CISPR16-1和GB/T6113标准的要求，同时SCHWARZBECK公司可为客户定做特殊的线路阻抗稳定网络。他所提供的线路阻抗稳定网络工作电流高达500A，是世界上此种大电流LISN的原始生产商。线路阻抗稳定网络均带有人工手，还带有遥控装置；可通过SCHWARZBECK的测量接收机或其他厂商的测量接收机对线路阻抗稳定网络进行控制。如需测量更大电流的设备可选用电压探头进行测试。
NNLK 8121-三相100A线路阻抗稳定网络
三相100A线路阻抗稳定网络
工作频率范围：9kHz-30MHz
阻抗：50 µH + 5 Ohm || 50 Ohm
工作电流：4 x 50 (100) A
可通过SCHWARZBECK或其他厂商的测量接收机对LISN进行控制
应用
在进行传导骚扰测试时，都需要使用到线路阻抗稳定网络（又称人工电源网络）。SCWARZBECK公司生产的线路阻抗稳定网络均符合CISPR16-1和GB/T6113标准的要求，同时SCHWARZBECK公司可为客户定做特殊的线路阻抗稳定网络。他所提供的线路阻抗稳定网络工作电流高达500A，是世界上此种大电流LISN的原始生产商。线路阻抗稳定网络均带有人工手，还带有遥控装置；可通过SCHWARZBECK的测量接收机或其他厂商的测量接收机对线路阻抗稳定网络进行控制。如需测量更大电流的设备可选用电压探头进行测试。
NNLK 8129-三相300A线路阻抗稳定网络
三相300A线路阻抗稳定网络
工作频率范围：(9) 150 kHz – 30 MHz
阻抗：50 µH || 50 Ohm
工作电流：4 x 200 (300) A
可通过SCHWARZBECK或其他厂商的测量接收机对LISN进行控制
应用
在进行传导骚扰测试时，都需要使用到线路阻抗稳定网络（又称人工电源网络）。SCWARZBECK公司生产的线路阻抗稳定网络均符合CISPR16-1和GB/T6113标准的要求，同时SCHWARZBECK公司可为客户定做特殊的线路阻抗稳定网络。他所提供的线路阻抗稳定网络工作电流高达500A，是世界上此种大电流LISN的原始生产商。线路阻抗稳定网络均带有人工手，还带有遥控装置；可通过SCHWARZBECK的测量接收机或其他厂商的测量接收机对线路阻抗稳定网络进行控制。如需测量更大电流的设备可选用电压探头进行测试。
NNLK 8130-三相500A线路阻抗稳定网络
三相500A线路阻抗稳定网络
工作频率范围：(9) 150 kHz – 30 MHz
阻抗：50 µH || 50 Ohm
工作电流：4 x 400 (500) A
可通过SCHWARZBECK或其他厂商的测量接收机对LISN进行控制
应用
在进行传导骚扰测试时，都需要使用到线路阻抗稳定网络（又称人工电源网络）。SCWARZBECK公司生产的线路阻抗稳定网络均符合CISPR16-1和GB/T6113标准的要求，同时SCHWARZBECK公司可为客户定做特殊的线路阻抗稳定网络。他所提供的线路阻抗稳定网络工作电流高达500A，是世界上此种大电流LISN的原始生产商。线路阻抗稳定网络均带有人工手，还带有遥控装置；可通过SCHWARZBECK的测量接收机或其他厂商的测量接收机对线路阻抗稳定网络进行控制。如需测量更大电流的设备可选用电压探头进行测试。
NNBM 8124-单路线路阻抗稳定网络
70(100)A单路线路阻抗稳定网络
阻抗：(5µH + 1 Ohm) || 50 Ohm
大工作电流：70（100）A
满足CISPR 25、ISO7637-2、BCI等标准
可通过SCHWARZBECK或其他厂商的测量接收机对LISN进行控制
应用
此类单路线路阻抗稳定网络主要用于测量直流电源供电设备及汽车电子产品的传导骚扰。也适用于军标的测量。网络完全符合CISPR16-1和GB/T6113标准的要求。
SCHWARZBECK的单路人工电源网络，还可符合VDE标准以及GM等一些特殊标准。适应面极广。
T型阻抗稳定网络
阻抗稳定网络即T型网络
主要用于测量通信线或数据线上的传导骚扰电压
符合CISPR22和GB9254标准
应用
阻抗稳定网络即T型网络，主要用于测量通信线或数据线上的传导骚扰电压。网络完全符合CISPR22和GB9254标准的要求。
TK 942*系列-电压探头
测量负载和控制端子时，而不是电源端子时，需要使用电压探头
被测物电流非常大（例如大于100A），使用电压探头，是一个低成本的解决方案
无法使用LISN的场合，例如在现场测试，被测物无法接入LISN时
详细信息
TK 9420, TK 9421, TK 9422都是符合CISPR 16-1-2的电压探头，由一个大于1500 Ω的电阻器串联一个阻抗可以忽略的电容器组成，精确测量被测线上交流电源的干扰信号。通常电压探头在被测端子与参考地之间探头呈现高RF阻抗，因此一般用来测量共模干扰电压。
其中，TK 9422是专门设计为在kHz频率范围内可能产生非常强的电磁干扰的电子设备（例如大功率开关电源）使用的。
产品特性
测量负载和控制端子时，而不是电源端子时，需要使用电压探头
被测物电流非常大（例如大于100A），使用电压探头，是一个低成本的解决方案
无法使用LISN的场合，例如在现场测试，被测物无法接入LISN时
CVP 9222 高阻抗容性电压探头
工作频率范围：9kHz~100MHz
50欧姆下插入损耗：34dB(8mm)
频率平坦度：tpy.<+/-5dB(f<30MHz)
详细信息
CVP 9222高阻容性电压探头用于CISPR 22测试，测试电缆上的不平衡干扰电压，不需中断和限制EUT的工作。探头装配了金属屏蔽罩，能有效抑制外部干扰。电压探头采用电池供电。内置放大器具有极低的噪声特性能够处理CISPR 16 标准脉冲的失真。
使用一个对直径8mm的EUT电缆时标称值为34 dB的频率响应非常平坦的转换器，使用少量几个转换数值便可精确测试线径各种直径的EUT电缆。
主要技术指标：
频率范围： 9 kHz - 100 MHz
插入损耗（50欧姆系统）： 34 dB（8 mm）
频率平坦度： 典型值< ±0.5 dB (f < 30 MHz)
屏蔽效果（对外部场）： 典型值50 dB
大峰值电压： 30 V
驻波比（VSWR）: 约1.6
钳直径： 32 mm
附加并联电容： 典型值4 pF
连接器： BNC
电源： 9.6 V / 1800 mAh
8个可充电的AA电池 NiMH
电池寿命： 40 h
推荐自动充电器/适配器： Ansmann ACS 410/ ACS 110
尺寸： 116x215x152 mm
重量： 2.4 kg
应用
容性电压探头用于和EMI接收机配套，测试非平衡干扰电压。在CISPR 22 / EN 55022 C 1.3.有典型应用说明。对于直径为8mm的EUT电缆，必须把转换器的34 dB 插损加到测量接收机的读数。对于其它线径的电缆请查阅下面的曲线图并使用合适的转换因子。 一般在150 kHz － 30 MHz频段使用带宽9 kHz的准峰值或平均值检波器测试。容性钳可以打开放进电缆测试。使用钳孔两侧的M形塑料零件尽可能将电缆放在钳的中心位置。调节螺丝可以在几秒钟快速、精确地调整电缆的位置而不需其它工具。EUT电缆的直径越大，调整其中心就越重要。
在手册里有一个图表对几种直径的电缆的中心偏移量的影响进行评估。由于对被测电缆的附加并联电容非常低，所以容性电压探头对EUT的工作没有影响。
校准装置CAL 9222
校准夹具CAL 9222 用于测试容性电压探头CVP 9222的变换器。如果使用更短的内导体，就能用于校准电流探头或钳。校准容性电压探头时，一般还需要网络分析仪或者频谱分析仪+信号源。
校准夹具的用法详见CISPR 16-1-2。校准夹具每边装有N－阴型连接器，高度可调。
