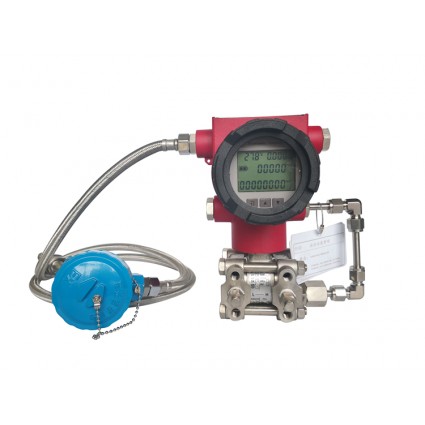

多参量变送器-多参量V锥流量计

多参量变送器-多参量V锥流量计综述

多参量变送器-多参量V锥流量计流体的流动分散，从而使速度分布更平坦，尖形的锥体其本身就是一个流动调整器，能有效减弱速度分布中的凸形形状。使流体速度分布符合要求，有效减少上游直管的要求，降低了安装成本，适用于大多数气体、流体和蒸汽，以及高温高压应用场合，易于使用、检验和排除故障。

多参量变送器-多参量V锥流量计主要优势特点

1、形成独特的局部收缩，压力损失小,只有几千帕，甚至零点几千帕的压力损失.

锥体使流体轴对称地向管壁逐渐收缩，逐渐扩散的边壁节流，而锥体位于管道的中心轴线上，而有效的作用于高速中心区，在相同条件下，V锥的压损为孔板的25%，差压为孔板的50%，能耗小。

2、准确度高0.5%，重复性好0.1%，量程比宽10:1

由于多参量变送器-多参量V锥流量计采用“内壁逐渐收缩式”的节流方式，使得在下游侧产生的静压是高频低幅值的信号（喘流），而不是孔板等老式差压流量计量产生的是低频高幅值的信号，这使得差压变送器测量出的差压△P是低躁声的非常稳定的信号，如果在躁声大的背景下，差压变送器是没法测量出低压力，小流量的压力信号的。

3、自动整流功能。安装所需要的直管段短：前直管段只需要0～3D，后直管段只需要0～1D。直管段要求低。

V形锥的圆锥形使流体的流动分散，从而使速度分布更平坦，尖形的锥体其本身就是一个流动调整器，能有效减弱速度分布中的凸形形状。使流体速度分布符合要求，有效减少上游直管的要求。

4、自混合功能及自清扫功能。不堵塞不粘附，可以测量赃污流体的流量。

由于锥体位于轴中心的流体的高速中心区，流体中所夹带的液滴，气泡，固体颗粒物会被自动清扫到管道下游。特别是在连续使用的状况下。

5、自保护功能。耐磨损，具有长期稳定性，不需要重复标定。

由于V形锥是一个尖形体，确保没有流体直接冲击它的下游边缘，使磨损减少，这样确保流量计的可靠性，减少维护工作量，并延长仪表的检定周期

6、可测量水气

压缩空气、饱和蒸汽等气体采用孔板测量时，孔板前常有积水，影响测量精确度。解决该问题的方法通常是将节流装置安装在垂直工艺管上，或改用圈缺孔板或偏心孔板。而锥体位于轴中心的流体的高速中心区的结构特点可以根本解决节流件前积水的问题，而又因为这是其固有的特点而无需特制或特别处理，所以不会对测量造成任何不确定性。

测量原理

多参量变送器-多参量V锥流量计是一种差压型流量仪表，迄今为止以差压原理设计的各种流量仪表已经有一百多年的应用历史了。差压原理就是基于密封管道中的能量转换原理，也就是说对稳定流体，流量同管道中介质流速的平方根成正比。

技术规格

1、V型锥流量计有直焊式和法兰连接式、方管式、对夹式、非标订制几种结构形式。 产品供货范围见选型表。

2、使用范围：广泛运用于油，水，气，汽各种流体，特别是一些高温高压，脏污介质的测量，明显强于其它的仪表。

3、准确度等级：±0.5%

4、重复性：0.1%

5、工作压力：42MPa

6、工作温度：-40～700C°

7、环境温度：-40～80C°

8、安装直管段要求：前3D直管段，后1D直管段。

9、适用介质：几乎适用于所有气体、液体介质（气体可显示温度、压力、工况流量、标况流量等参数）

10、公称通径：DN15～DN2000.

11、结构材料材质：管道，表体法兰及V锥体可提供多种材质供用户选择，来满足不同工况的需要

12、安装方式：可提供多种附件供用户安装，满足用户的各种工况的需求，可以任意方向安装，与介质状态无关。

13、微差压可以测量10Pa-6000Pa

14、供电电源（多参量变送器）：可电池供电、太阳能供电、24V

15、输出信号（多参量变送器）：脉冲、电流(4-20mA)、485(modbu-rtu)信号
