一、产品概述

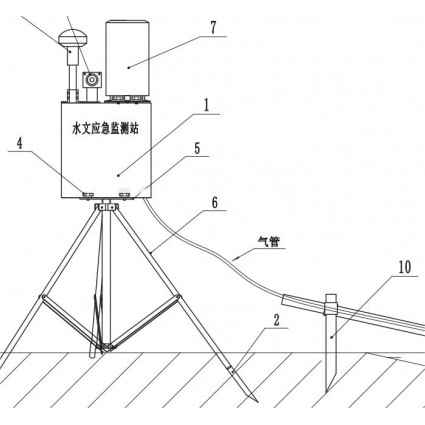

为了满足突发水事件水文应急监测需求，便携式水文应急监测一体机从一体化设计和节能、经济方面着手，将水位计、雨量计、摄像头、遥测终端机等有效的组合为一体，体积小巧，方便携带快捷安装。遥测终端机将采集到的水位、雨量、图像等数据通过GPRS/4G网络或者北斗##通讯上传至后台数据接收端；后台软件平台对数据进行入库处理并通过展示平台实时显示数据情况，实现数据的监测与预警功能。

我公司生产的JB-YJ-01型便携式水文应急监测一体机可以取代人工观测实现自动化24小时实时监测，并且减小人工观测带来的误差。特别在发生突发性暴雨洪水、泥石流、堰塞湖、水污染等水事件期间，可实时有效的对水位雨量进行监测和预警，减轻自然灾害造成的损失。

二、功能与特点

便携式水文应急监测一体机集成度高、体积小，在交通车中占地小，可腾出位置携带其他仪器设备；现场安装方便、快捷、简单；供电稳定、持续时间长；实现移动GPRS、##主备双信道通讯，为突发水事件的水文应急监测提供了可靠、稳定信息通讯，解决自然灾害发生后36小时通信盲点问题，保证水文信息及时、稳定传输到后方指挥中心，提升水文应急监测能力，为抢险救灾决策提供了基础支撑。

2-1产品特点

Ø 高性价比：一体化设计降低了整体成本，电源、数据采集与处理系统、通讯模块集于一体，提高了可靠性和性价比；

Ø 通信无死角：4G全网通和北斗##通信主备冗余，可靠性高、覆盖面广；

Ø 测量范围和精度高：水位测量精度为0.2%FS，雨量测量分辨率低可为0.1毫米，也可选择其他精度翻斗雨量计（0.1mm、0.2mm、0.5mm、1mm）；

Ø 可靠的供电系统：采用高性能轻便的锂电池供电，电源配置可以满足7～10天不间断工作；

Ø 多种数据传输方式：支持定时自报、雨量加报和水位加报等多种数据传输工作方式；

Ø 安装调试简单方便、方便快捷；

Ø 可靠的数据存储功能：为全年降雨量资料搜集提供值得信赖的保证，存储的数据可导出；

Ø 支持远程参数设置功能：可动态修改工作模式和其它相关工作参数；

Ø 低功耗设计：采用低功耗电源监控技术，支持休眠唤醒工作方式。

Ø 支持多中心工作模式：多支持一发四收（遥测站可同时向4个接收中心站发送数据）。

2-2 主要技术参数

2-2-1 整机主要的技术参数见下表：



2-2-2 主要设备的相关技术参数如下：

2-2-2-1 翻斗式雨量计

承雨口径：φ200±0.06mm；刃口锐角：40°～45°；

分 辨 力：0.1mm、0.2mm、0.5mm、1.0mm可选 ；

测量准确度：≤±3%（室内人工降水、以仪器自身排水量为准） ；

雨强范围：0.01mm～4mm/min（允许通过大雨强8mm/min） ；

发讯方式：单触点或双触点通断信号输出。

雨量计接线定义：2芯线没有正负之分。



2-2-2-2气泡式水位计

量程范围：15米～60米可选；准确度：全量程±0.03% ；

通讯方式：RS485或4-20mA输出 ；

采集间隔：1-60分钟自由设置 ；

分辨率：0.001m；

记录储存：可记录50万条数据。

气泡水位计接线定义：

红色：12V+	黑色：12V-
黄色：485A	蓝色：485B



2-2-2-3 串口摄像头：

130万像素CMOS摄像头，带自动的像素缺陷补偿，黑度校正，RGB色彩插值补偿，Gamma参数补偿和色调，饱和度补偿功能。

摄像机接线定义：

红色：12V+	黑色：12V-
白色：485A	黄色：485B



2-2-2-4 遥测终端机

配置工业级，低功耗32位CPU，大屏幕液晶显示，多功能键盘 ；

存储容量：8M，可以储存超过2年的采集数据；

数据传输方式：GPRS无线传输或北斗##传输；

应用接口：

6路开关量输入，可配置成脉冲输入；

2 路继电器输出接口 （240VAC 7A）；

2路受控输出电源（输出电压值与设备供电电压相同，默认 12V）；

3路RS485接口，2路RS232接口，1路蓝牙接口；

模拟量接口：4路模拟量输入接口（支持 4-20mA 电流信号输入或 0-5V 电压信号输入）。

工作环境：环境温度：-40～65℃  ；相对湿度；<95%(+40℃)。
